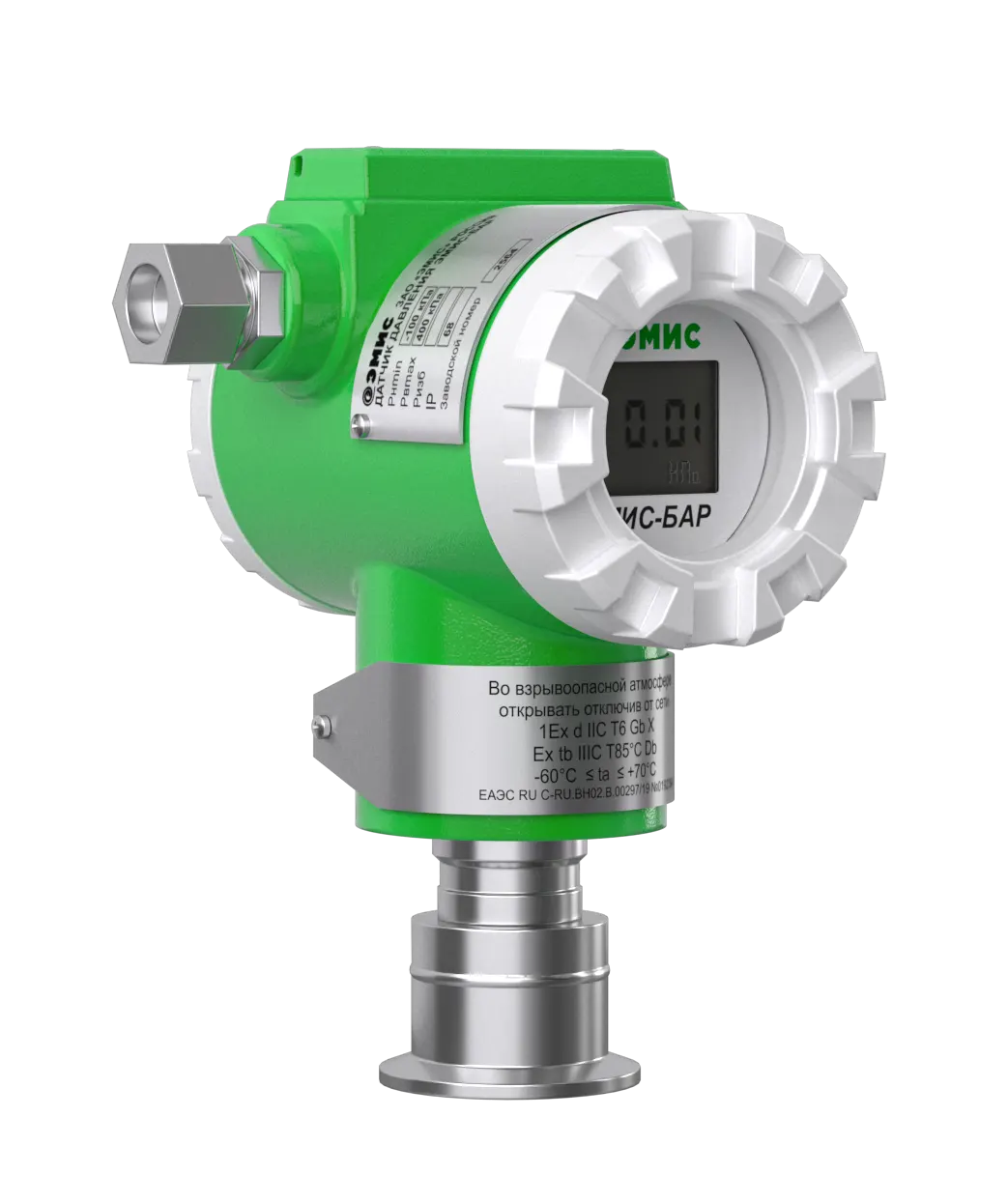

Датчики давления: виды, принцип работы, применение и правила выбора

Что такое датчик давления

Датчик давления — это измерительное устройство, предназначенное для определения
давления рабочей среды и преобразования полученного значения в электрический
сигнал. В зависимости от конструкции прибор может работать с жидкостями, газами,
паром и другими средами.

Основным элементом измерительной системы является чувствительный компонент.
В разных моделях для этой цели используются мембраны, тензорезистивные элементы,
полупроводниковые структуры, емкостные преобразователи и другие технологии.

Общий принцип работы можно представить простой последовательностью:

давление рабочей среды → воздействие на чувствительный элемент →
преобразование → электрический сигнал → система управления.

Благодаря такой схеме датчик давления может быть частью как простой системы
мониторинга, так и сложного комплекса промышленной автоматизации.

Где применяются датчики давления

Область применения измерительных преобразователей давления достаточно широка.
Они устанавливаются на оборудовании, где необходимо контролировать давление,
поддерживать заданный режим работы или своевременно обнаруживать отклонения
от нормы.

Наиболее распространенные сферы применения:

• насосные станции;
• системы водоснабжения и водоотведения;
• отопительные установки;
• компрессорное оборудование;
• гидравлические системы;
• пневматические установки;
• промышленные станки;
• системы вентиляции и кондиционирования;
• энергетическое оборудование;
• химическое производство;
• нефтегазовая отрасль;
• пищевая промышленность;
• автоматизированные технологические линии.

В зависимости от условий эксплуатации к приборам предъявляются различные
требования. Для промышленного оборудования особенно важны устойчивость
к вибрации, температуре, влажности, перепадам давления и воздействию
рабочей среды.

Виды датчиков давления

Датчики классифицируются по принципу измерения, типу контролируемого давления,
конструкции чувствительного элемента, диапазону и другим параметрам.
Наиболее распространенное разделение связано с тем, относительно чего
выполняется измерение.

Датчики избыточного давления

Датчик избыточного давления измеряет давление рабочей среды относительно
атмосферного давления. Такой вариант широко используется в промышленности,
системах водоснабжения, отопления, насосном и компрессорном оборудовании.

Например, подобный прибор может контролировать давление жидкости в закрытом
трубопроводе или отслеживать давление воздуха после компрессора.

Датчики абсолютного давления

Абсолютный датчик определяет давление относительно абсолютного вакуума.
Такой принцип измерения применяется в ситуациях, когда необходимо исключить
влияние изменений атмосферного давления.

Подобные устройства востребованы в вакуумной технике, специализированном
технологическом оборудовании и измерительных системах.

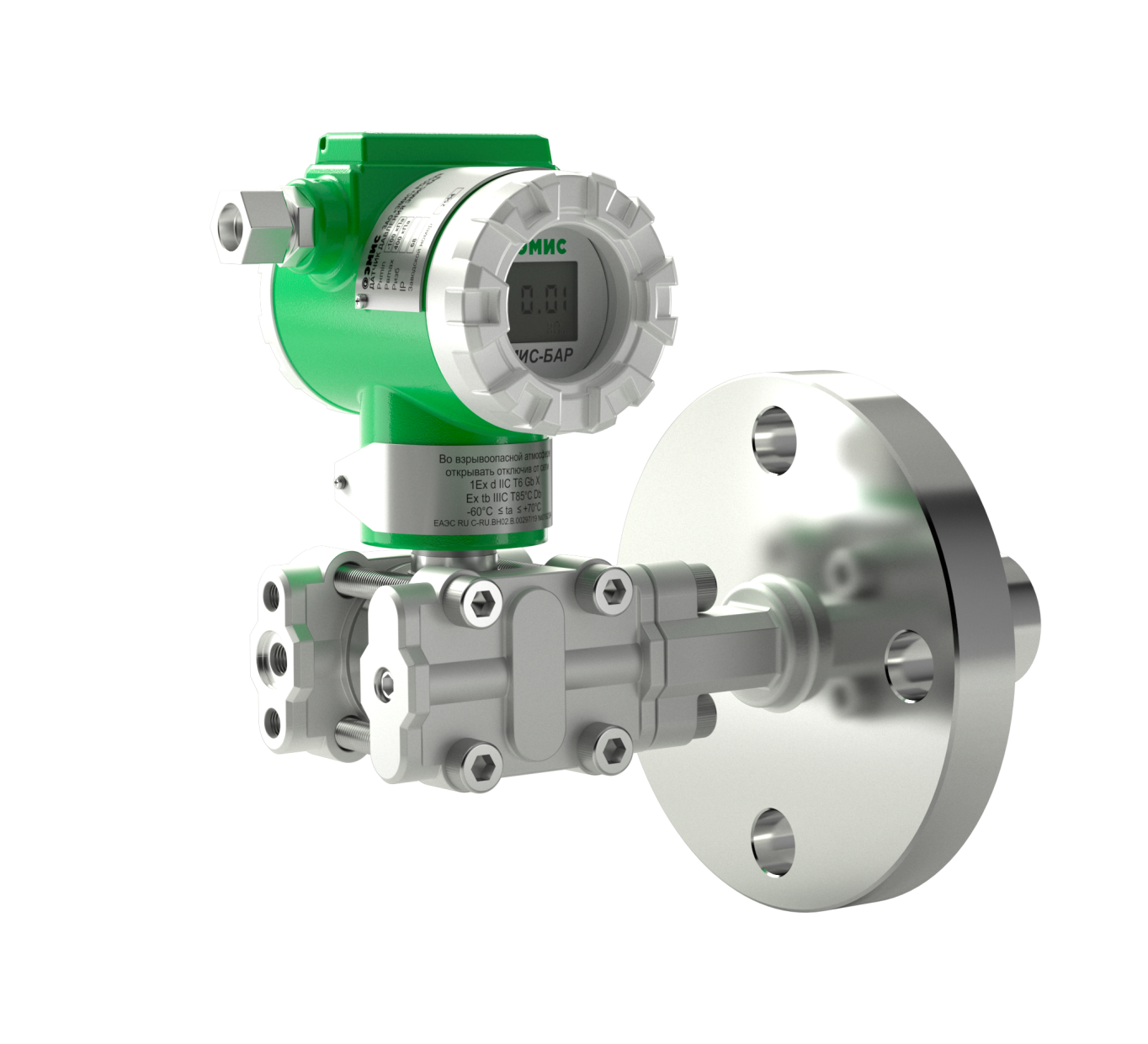

Дифференциальные датчики давления

Дифференциальный датчик давления определяет разницу между давлением
в двух точках системы. Для этого устройство имеет два измерительных
подключения.

Контроль перепада давления применяется, например, для определения степени
загрязнения фильтров, контроля вентиляционных установок, измерения расхода
и решения других технологических задач.

Принцип работы датчика давления

В основе работы большинства современных датчиков лежит преобразование
механического воздействия в электрический сигнал.

Когда давление изменяется, оно воздействует на чувствительный элемент.
Мембрана или другой измерительный компонент деформируется. Электронная
схема регистрирует это изменение и преобразует его в сигнал, величина
которого соответствует измеряемому давлению.

В промышленной автоматике одним из распространенных вариантов является
унифицированный токовый выход 4–20 мА. Он удобен для
передачи измерительной информации на расстояние и интеграции датчика
с контроллерами и системами автоматизации.

В зависимости от модели также могут использоваться выходы по напряжению,
цифровые интерфейсы и дискретные сигналы.

Какие технологии используются в датчиках

Тензорезистивные датчики

В тензорезистивных конструкциях измеряется изменение электрического
сопротивления элемента при его деформации. Технология позволяет создавать
компактные приборы для различных промышленных применений.

Пьезорезистивные датчики

В таких устройствах электрические характеристики чувствительного
полупроводникового элемента изменяются под воздействием механической
деформации. Пьезорезистивные преобразователи широко применяются
в измерительной технике.

Емкостные датчики

Принцип работы основан на изменении электрической емкости при перемещении
чувствительного элемента. Такие конструкции могут обеспечивать высокую
чувствительность и стабильность измерений.

Пьезоэлектрические датчики

Пьезоэлектрические преобразователи используют свойства специальных материалов,
которые формируют электрический заряд при механическом воздействии.
Они подходят для регистрации быстро меняющегося и импульсного давления.

Как выбрать датчик давления

Правильный выбор прибора начинается не с цены, а с определения условий,
в которых он будет работать. Необходимо учитывать сразу несколько
технических характеристик.

Диапазон измерения

В первую очередь следует определить минимальное и максимальное давление
в системе. Рабочий диапазон должен соответствовать возможным значениям
давления с учетом допустимых перегрузок.

При этом слишком широкий диапазон не всегда является преимуществом.
Если рабочее значение находится в небольшой части шкалы, использование
неподходящего диапазона может негативно отразиться на точности контроля.

Тип измеряемого давления

Перед покупкой необходимо определить, какой именно параметр требуется
измерять: избыточное, абсолютное или дифференциальное давление.

Рабочая среда

Важную роль играет состав и свойства среды. Датчик может использоваться
для измерения давления воды, воздуха, масла, газа, пара или химически
активных веществ.

Материалы корпуса и мембраны должны соответствовать условиям эксплуатации.
Для агрессивных сред могут потребоваться специальные материалы и защитные
конструктивные решения.

Температура

Необходимо учитывать температуру окружающей среды и непосредственно
измеряемого вещества. Превышение допустимого температурного диапазона
может привести к нестабильной работе или повреждению прибора.

Точность

Требуемая точность зависит от назначения оборудования. Для общего
контроля параметров могут использоваться стандартные промышленные
модели, тогда как ответственные технологические процессы требуют
более точных измерительных устройств.

Выходной сигнал

Перед выбором необходимо убедиться, что выход датчика совместим
с контроллером или другим оборудованием, которое будет получать
измерительную информацию.

На практике встречаются:

• токовые выходы;
• выходы по напряжению;
• цифровые интерфейсы;
• дискретные выходы;
• комбинированные варианты.

Почему важен материал мембраны

Мембрана непосредственно контактирует с рабочей средой и воспринимает
ее давление. Поэтому материал этой детали должен соответствовать
условиям эксплуатации.

При неправильном выборе возможно ускоренное изнашивание, коррозия,
изменение характеристик или нарушение герметичности.

Для некоторых технологических процессов применяются разделительные
мембраны. Они позволяют защитить внутреннюю измерительную часть
прибора от непосредственного воздействия рабочей среды.

Датчик давления в системе автоматизации

В автоматизированной системе датчик выполняет роль источника информации
о состоянии технологического процесса. Полученный сигнал поступает
на контроллер, который анализирует значение и при необходимости
изменяет режим работы оборудования.

Например, система автоматизации может:

• включить насос при снижении давления;
• отключить оборудование при превышении установленного значения;
• сформировать аварийное сообщение;
• изменить режим работы установки;
• передать данные оператору;
• сохранить измерения для последующего анализа.

Поэтому надежный датчик давления является важной частью не только
измерительной системы, но и комплекса управления и защиты оборудования.

Распространенные ошибки при выборе

Ошибки при подборе измерительного оборудования могут привести
к неправильным показаниям или сокращению срока службы прибора.

Перед приобретением рекомендуется проверить:

1. диапазон измерения;
2. тип давления;
3. рабочую среду;
4. температурный диапазон;
5. допустимую перегрузку;
6. материал мембраны;
7. материал корпуса;
8. тип резьбы и способ монтажа;
9. выходной сигнал;
10. требуемую точность;
11. степень защиты;
12. условия эксплуатации.

Отдельно следует учитывать вибрацию, влажность, запыленность,
перепады температуры и другие факторы, характерные для места установки.

Как продлить срок службы датчика

Срок эксплуатации прибора зависит не только от его конструкции,
но и от правильности монтажа и использования.

Перед установкой необходимо убедиться, что рабочие параметры системы
находятся в допустимых пределах. При монтаже не следует создавать
чрезмерную механическую нагрузку на корпус или присоединение.

При работе с горячими средами необходимо контролировать температуру.
Если в системе возможны резкие скачки давления, следует учитывать
допустимую перегрузочную способность выбранной модели.

Периодическая проверка показаний также помогает своевременно обнаружить
отклонения. Если датчик начал показывать нестабильные значения,
необходимо проверить соединения, состояние измерительной линии
и сам прибор.

Чем датчик давления отличается от реле давления

Датчик и реле давления могут использоваться в одной системе,
но выполняют разные задачи.

Датчик давления предназначен главным образом для
измерения параметра и передачи полученной информации системе управления.

Реле давления обычно реагирует на достижение
определенного порога и переключает электрическую цепь.

Электронные устройства могут совмещать функции измерения и коммутации.
Поэтому при подборе оборудования необходимо изучать характеристики
конкретной модели, а не ориентироваться только на ее название.

Преимущества современных датчиков давления

• автоматический контроль давления;
• возможность интеграции с промышленными контроллерами;
• передача измерений на расстояние;
• компактные размеры;
• стабильность показаний;
• возможность работы в сложных условиях;
• совместимость с автоматизированными системами;
• возможность непрерывного мониторинга параметров.

При правильном подборе прибор позволяет повысить надежность оборудования
и упростить контроль технологического процесса.

Часто задаваемые вопросы

Заключение

Датчики давления являются важным элементом современных
измерительных и автоматизированных систем. Они позволяют постоянно
контролировать параметры жидкости, газа и других рабочих сред,
передавать информацию на контроллеры и своевременно реагировать
на изменения технологического процесса.

При выборе оборудования необходимо учитывать не только диапазон измерения,
но и тип давления, свойства рабочей среды, температуру, точность,
материал мембраны, способ подключения и выходной сигнал.

Грамотно подобранный датчик обеспечивает надежный контроль давления,
помогает автоматизировать оборудование и повышает безопасность
эксплуатации технологической системы.
